A – Installation du logiciel Programming Editor



Configuration requise :   PC installé avec Microsoft Windows 95 ® mini, 8Mo RAM mini, Port de communication 9 points.



1     Fermer toutes les applications en cours. Insérer le CDROM « Programming Editor » dans le lecteur de CDROM. L’interface d’installation démarre automatiquement (si ce n’est pas le cas, à partir du menu Démarrer, lancer la commande Exécuter, et ouvrir le fichier Setup.exe situé sur le CDROM).

2     Suivre pas à pas la procédure d’installation.














































Zone de Texte: 3       Vérifier que le logiciel se lance en ouvrant l’icône

            PICAXE Programming Editor placé sur le bureau.



Note concernant le langage des menus :

Lors de l’installation, le système détecte normalement  que votre système d’exploitation est configuré en français ; les menus du logiciel Programming Editor  apparaissent alors automatiquement en français. Si ce n’est pas le cas, vous pouvez basculer  les menus en français en allant dans le menu « View » - « Options… » - « Language » et activer le bouton radio « French ».

B – Premier lancement du logiciel Programming Editor



Zone de Texte: 1     Lancer le logiciel Programming Editor en ouvrant l’icône PICAXE Programming Editor placé sur le bureau.











2     Sélectionner le mode « PICAXE-08 »,pour flashprog ou PICAXE-18 pour micro-robot  décocher la case « Montrer les options au démarrage.






























3     Ouvrir l’onglet « Port  Série » et sélectionner le port sur lequel vous allez connecter le cordon de transfert des programmes vers le FlashProg. Fermez la fenêtre en cliquant


































Note : Vous pouvez à tout moment modifier ces options à partir du menu Affichage – Options…





C - Transfert d’un programme de l’ordinateur dans le FlashProg



1 Lancer le logiciel Programming Editor et ouvrir un diagramme préalablement copié du CDROM FlashProg sur le disque dur de votre ordinateur.

          Note importante : l’ouverture directe d’un diagramme à partir du CDROM peut occasionner dans certains cas une instabilité du système.



Attention : sélectionner les fichiers de type Diagramme (*.cad)

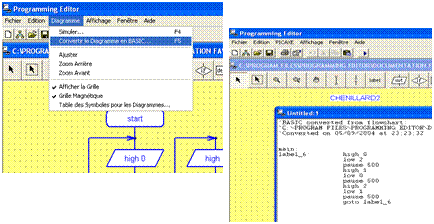

2 Appuyer sur F5 pour convertir le diagramme en Basic.


























3 Connecter le FlashProg a l’ordinateur, mettre le FlashProg sous tension, appuyer sur F5 puis sur Entrée pour transférer le programme dans le FlashProg.
