Manuel de l’utilisateur
Le premier
pas vers l’automatisation
Version 2- © 1999-2002 IRAI http://www.irai.com
AUTOMGEN Starter Kit - Version 2 2
1- Exécuter le programme « AUTOMGEN Starter Kit ».

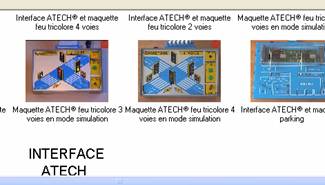

Dans la liste des scénarios choisir la cas adapté au travail à réaliser.( choisir une maquette virtuelle si pas de maquette connectée)
:
|
Maquette réelle ou simulation Choisir la maquette et le mode adapté ( mode simulation ou non) |
« Simulation ». Ce mode permet d’utiliser le logiciel sans maquette ni interface |
|
|
|
|
Cliquer sur commencer |
|
2 premier programme
3 Les différentes
commandes
Les exercices :
Consulter le site : http://www.ichardalain.com Rubrique : automatismes ou
consulter fiches disponibles dans la classe
extrait
des fiches concernant les feux de carrefour et le parking atech
|
N |
N |
CAHIER DES CHARGES |
GRAFCET SYSTEME |
GRAFCET COMMANDE |
|
|
|
FEUX |
|
|
|
|
|
Temporisation |
|
|
|
|
0P |
2 voies de circulation, feux rouge et vert ; tempo 10 s ; feux piétons |
FEU0P |
F0P |
|
|
1P |
2 voies de circulation, feux rouge ( s), orange (3s) et vert (10s) ;feux piétons |
FEU1P |
F1P |
|
|
2P |
2 voies de circulation, feux rouge ( s), orange (3s) et vert (10s) ; rouge sur les 2 voies pendant 2s ; feux piétons |
FEU2P |
F2P |
|
|
|
Divergence en ET |
|
|
|
|
2ETP |
2 voies de circulation, feux rouge (10s), orange (3s) et vert (10s) ; rouge sur les 2 voies pendant 2s . divergence en ET ; feux piétons |
FEU2ETP |
F2ETP |
|
|
|
Capteurs |
|
|
|
|
3P |
2 voies, 3feux ; jour nuit ; feux piétons |
FEU3P |
F3P |
|
|
|
PARKING ATECH |
|
|
|
|
|
Ouverture temporisée de la barrière + Feux |
KING00F |
KI00F |
|
|
|
capteurs et temporisations |
|
|
|
|
|
Gestion barrière entrée par bouton d’appel, temporisation pour la fermeture, sortie libre . |
KING0 |
.KI0 |
|
|
0A |
Gestion barrière entrée par bouton d’appel, capteur passage pour la fermeture, sortie libre . |
KING0A |
KI0A |
